Bosch-Wärmepumpe
in Limburgerhof
Vom Kiesbett im Hof bis zur Übergabe: eine Bosch-Wärmepumpe Schritt für Schritt, mit Bildern von jeder Station.
Was wir gemacht haben
In Limburgerhof haben wir ein Wohnhaus auf eine Luft-Wasser-Wärmepumpe von Bosch umgestellt. Das Außengerät steht direkt an der Hauswand im Hof und braucht kaum mehr Platz als ein Fahrrad.
Die Inneneinheit und der Speicher stehen im Hauswirtschaftsraum. Alle Leitungen sind durchgehend gedämmt, die Absperrungen gut erreichbar. Nach der Inbetriebnahme haben wir die Anlage eingestellt und den Eigentümer am Gerät eingewiesen.
Dazu haben wir den Verteiler der Fußbodenheizung umgebaut und das alte Heizgerät ausgebaut und entsorgt.
Heizlastberechnung, Förderantrag und Einbau kamen aus einer Hand. Als Bosch-Fachpartner übernehmen wir auch die Wartung.
- Ort
- Limburgerhof
- Gebäude
- Wohnhaus
- Leistung
- Umstellung auf Luft-Wasser-Wärmepumpe
- Hersteller
- Bosch
- Außengerät
- Im Hof an der Hauswand, auf Sockeln mit Kiesbett
- Im Haus
- Inneneinheit mit Farbdisplay, Warmwasserspeicher, Ausdehnungsgefäß
- Umbau
- Verteiler der Fußbodenheizung umgebaut, Altgerät ausgebaut und entsorgt
- Umfang
- Heizlastberechnung, Förderservice, Einbau, Inbetriebnahme, Einweisung
Station für Station durch die Baustelle
Sieben Stationen, alle Bilder von dieser Baustelle. Ein Teil der Fotos stammt von einer Fotoagentur, die uns im Juni 2026 begleitet hat.
- 01 · Vorbereitung

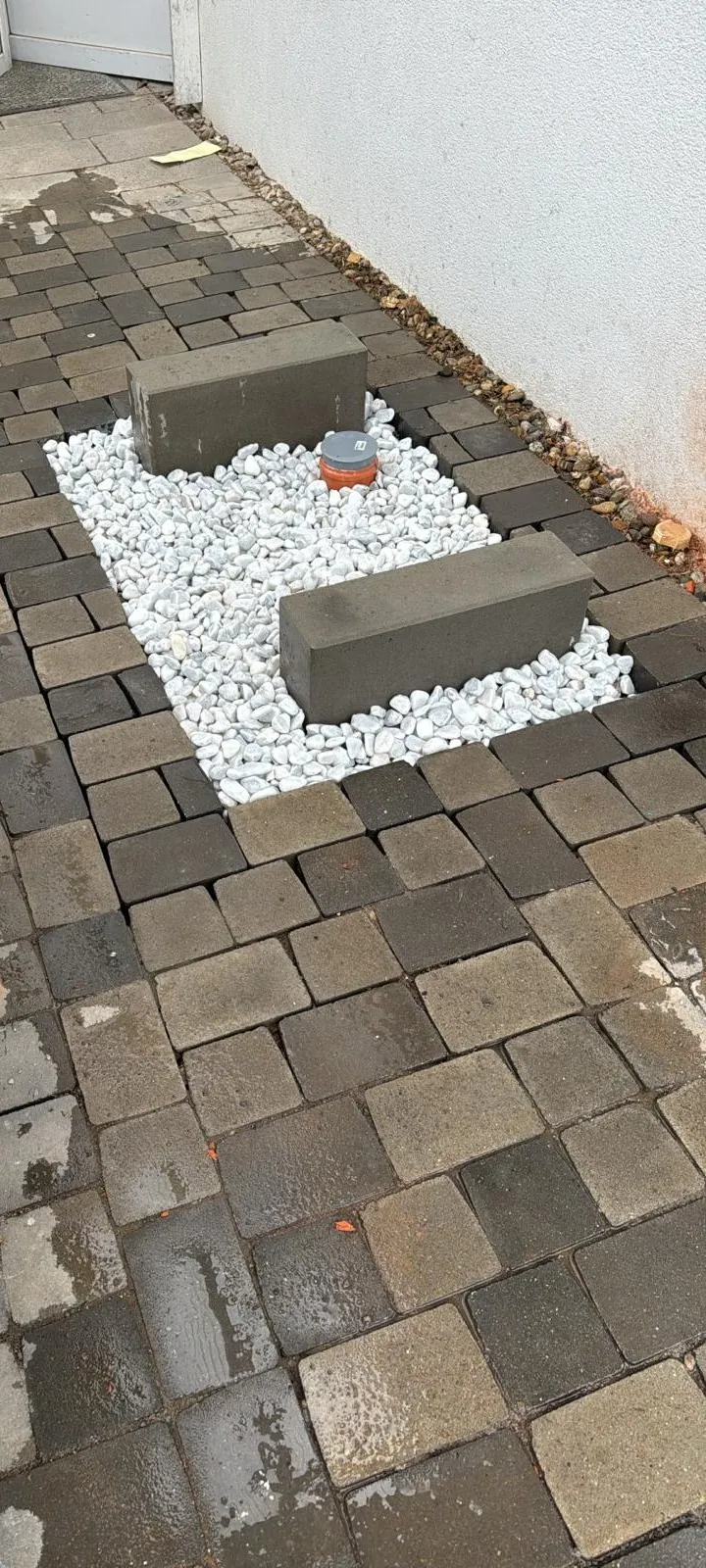

Die Aufstellfläche im Hof
Bevor das Gerät kam, wurde die Fläche im Pflaster vorbereitet: ein Kiesbett, zwei Betonsockel und in der Mitte das Rohr für das Kondensat. Im Winter taut das Außengerät seine Lamellen ab. Das Wasser läuft dann über den Kies und das Rohr ab und gefriert nicht auf dem Pflaster.
Kiesbett, Sockel und Kondensatrohr - 02 · Aufstellen
Das Gerät wird abgesetzt

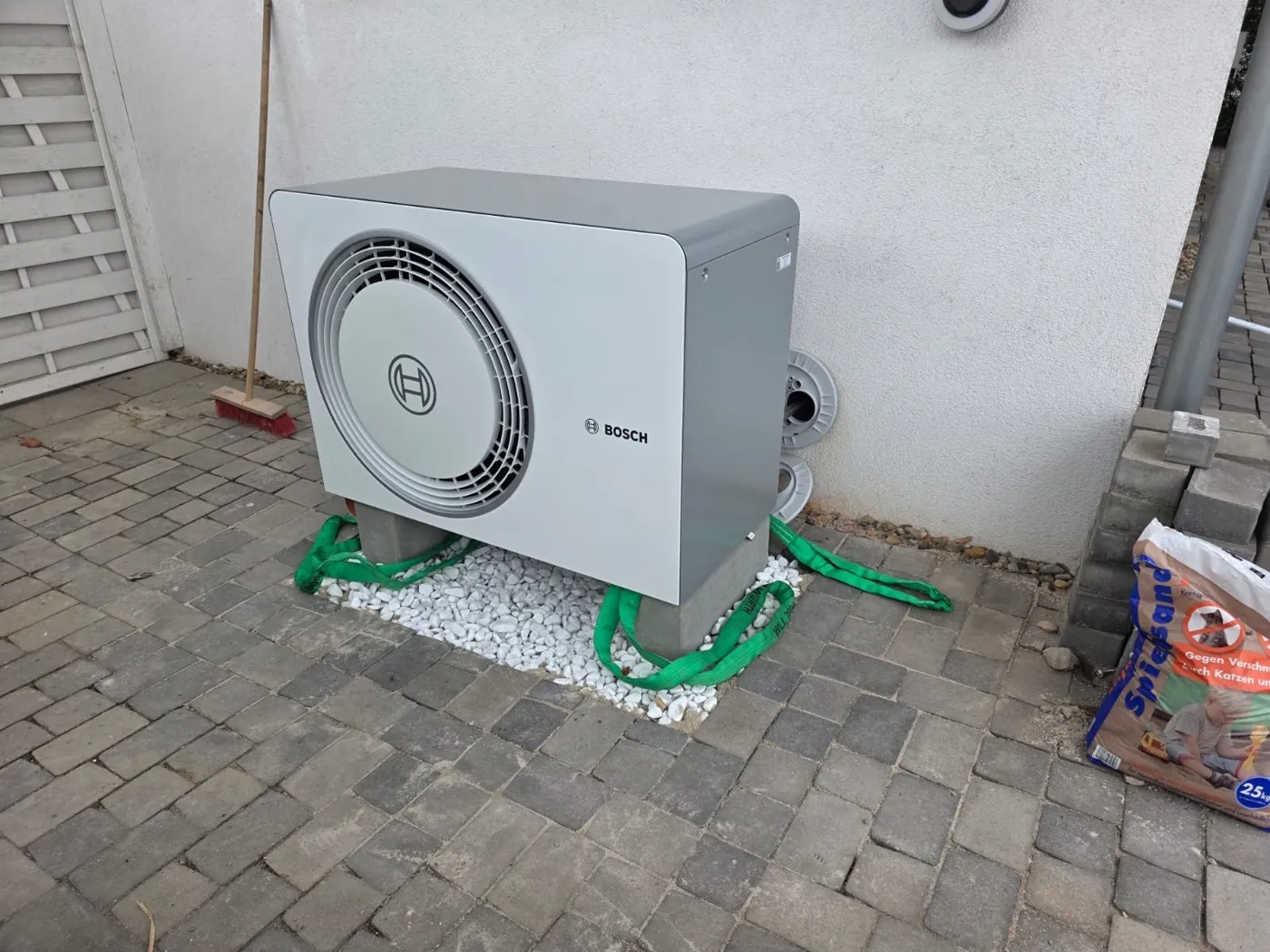

Mit Hebegurten wird das Außengerät auf die beiden Sockel gesetzt. Darunter liegt das helle Kiesbett. Erst wenn das Gerät gerade steht, kommen die Leitungen dran.
Gerade abgesetzt - 03 · Außengerät
Das Gerät steht an der Hauswand

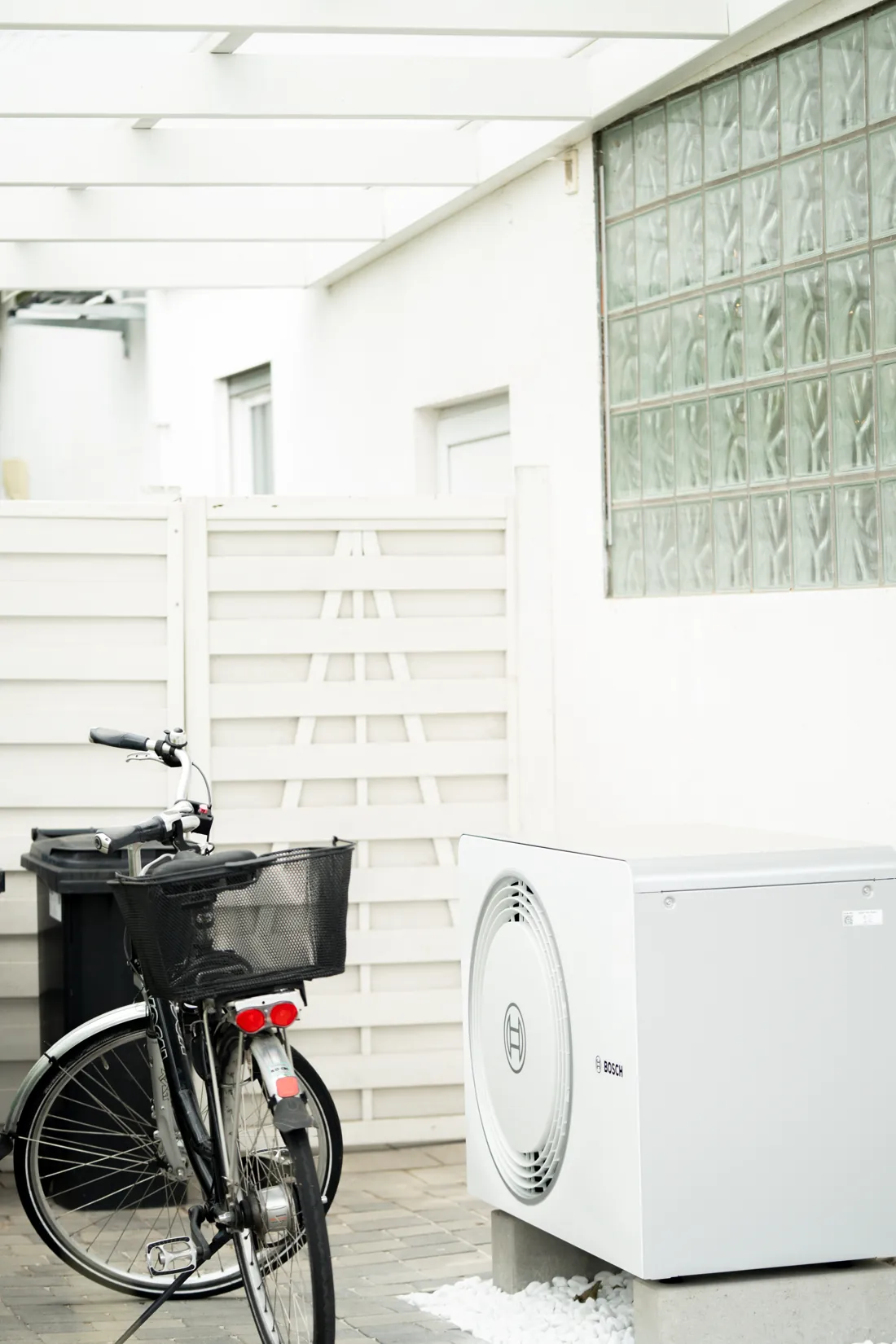

Das weiße Außengerät steht auf den Sockeln, direkt an der Hauswand neben dem Fahrradplatz und den Mülltonnen. Die Leitungen gehen auf kurzem Weg durch eine graue Wanddurchführung ins Haus. Vor dem runden Lüftergitter bleibt die Luft frei, damit das Gerät gut ansaugen kann.
Außengerät im Hof
Kurzer Weg ins Haus
Lüftergitter und Gehäuse - 04 · Im Haus
Inneneinheit und Speicher

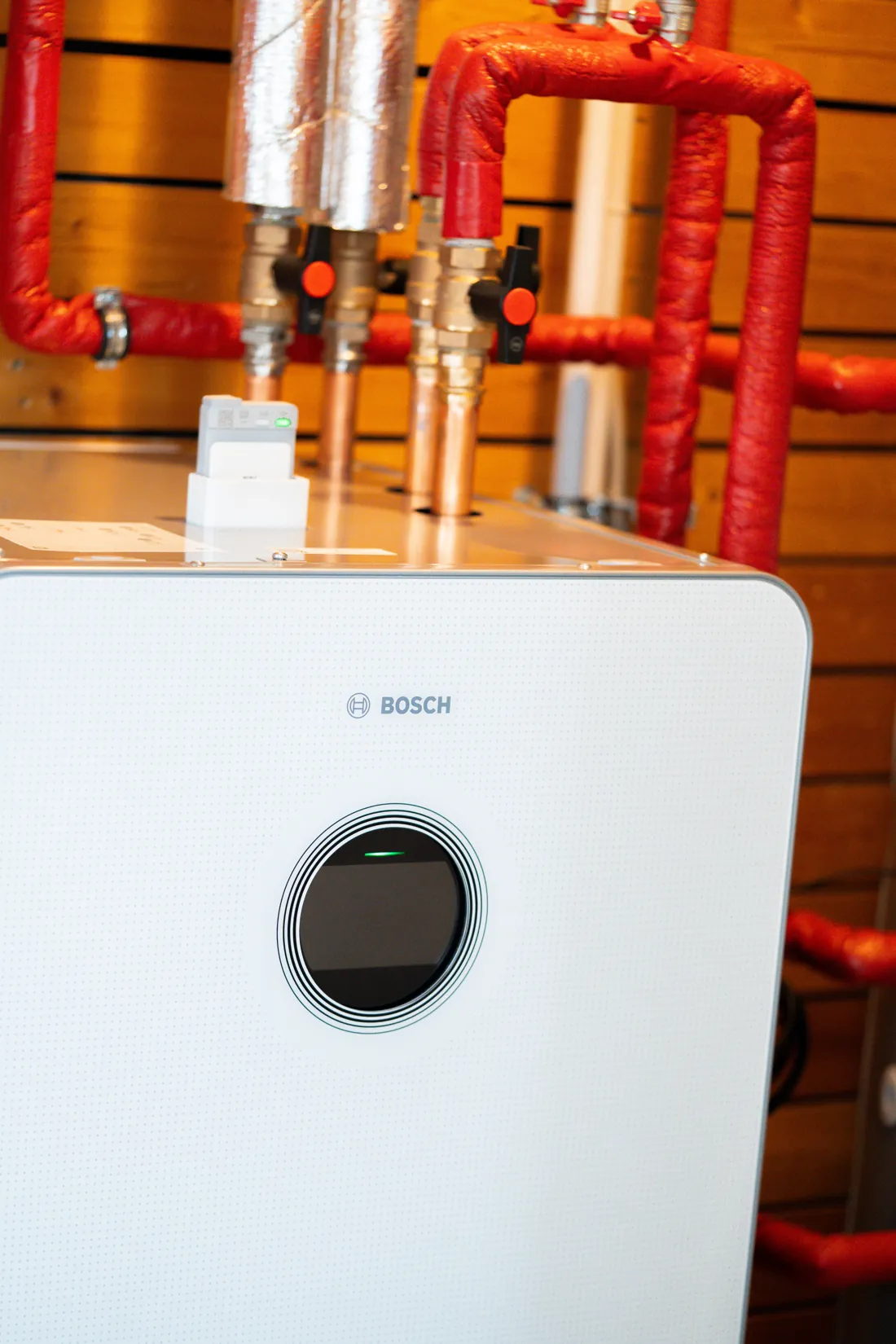

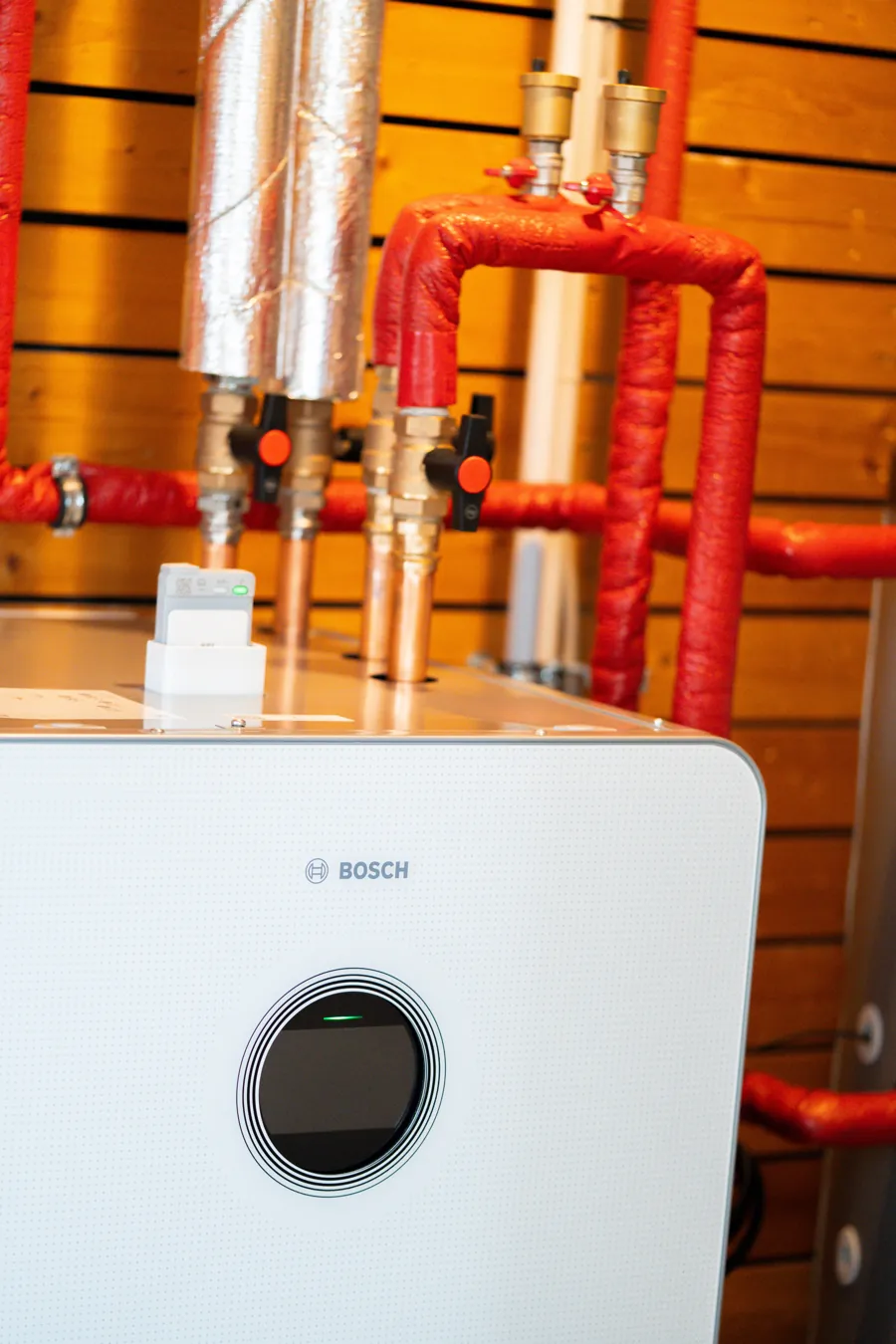

Im Hauswirtschaftsraum hängt die Inneneinheit vor der Holzverkleidung, gleich neben der Waschmaschine. Vorne sitzt das runde Farbdisplay. Daneben steht der Warmwasserspeicher von Bosch.
Inneneinheit mit Farbdisplay

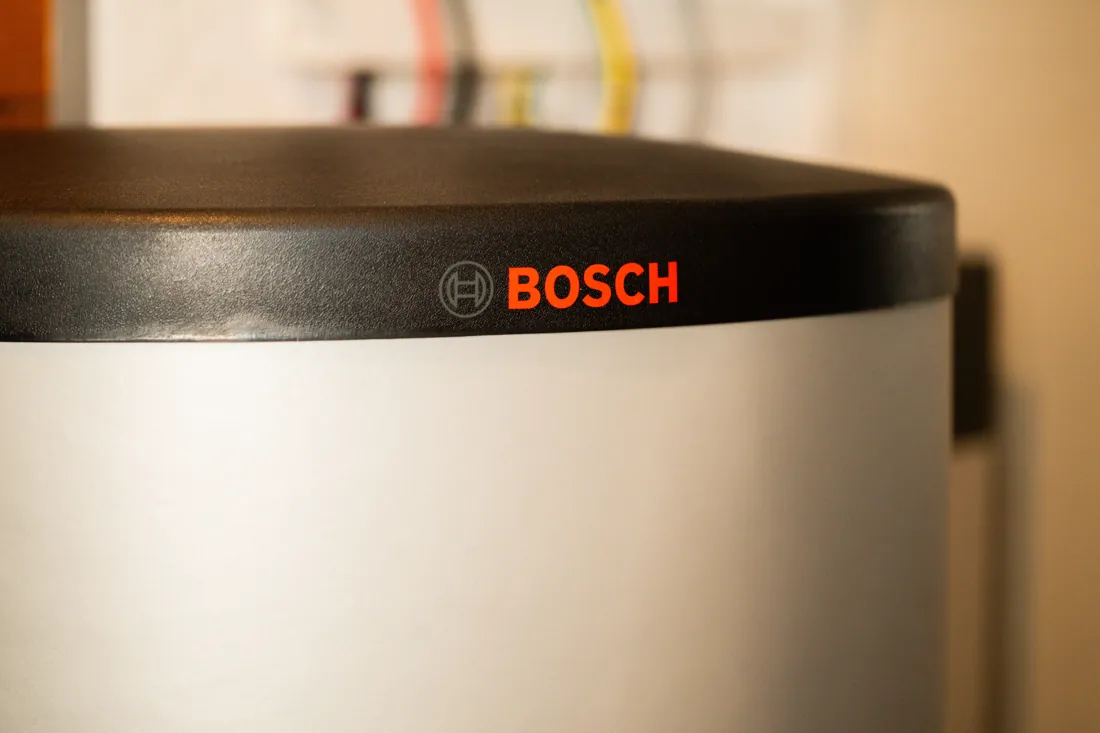

Warmwasserspeicher
Inneneinheit vor der Holzwand - 05 · Hydraulik
Leitungen, Absperrungen, Ausdehnungsgefäß

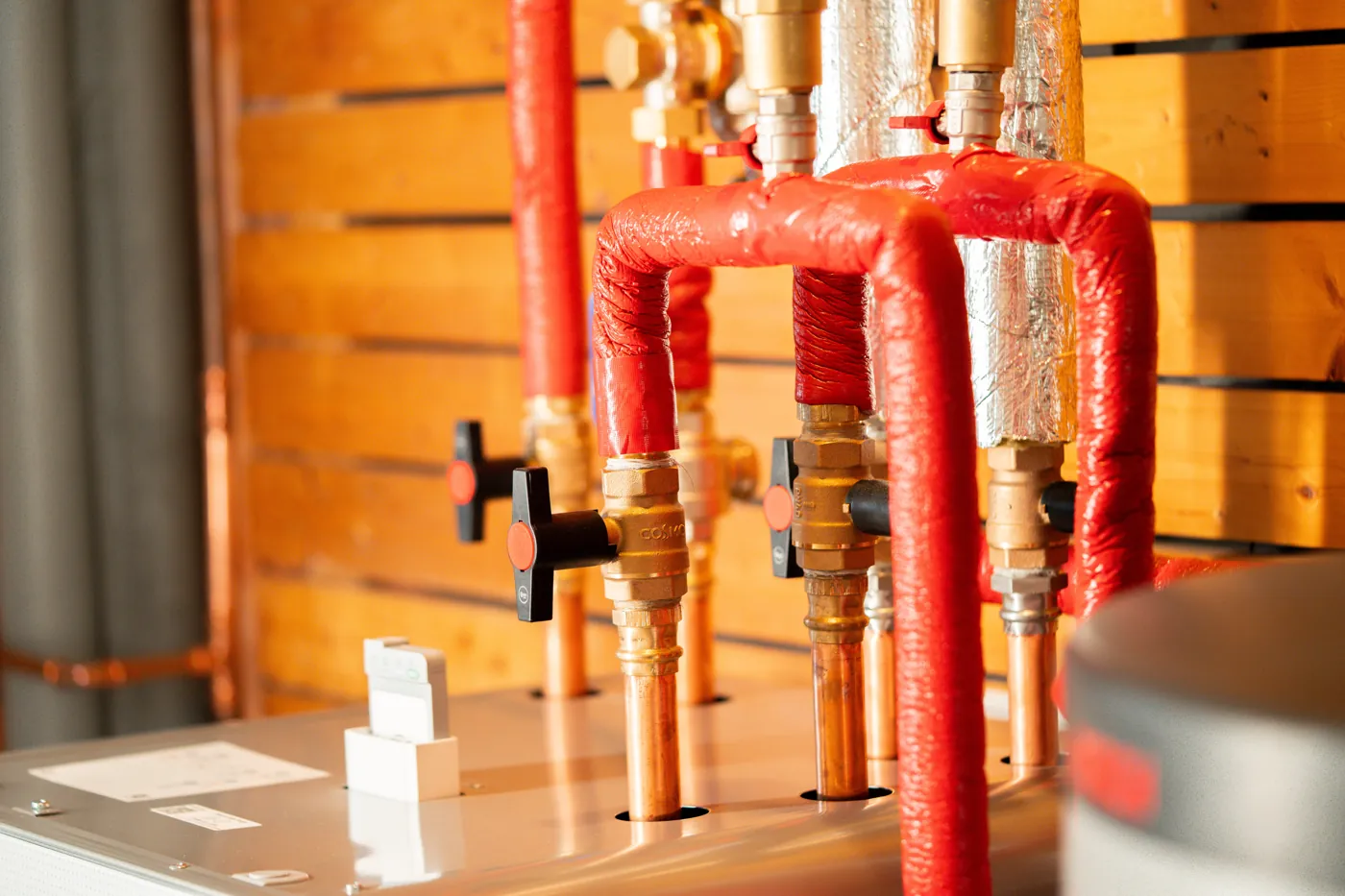

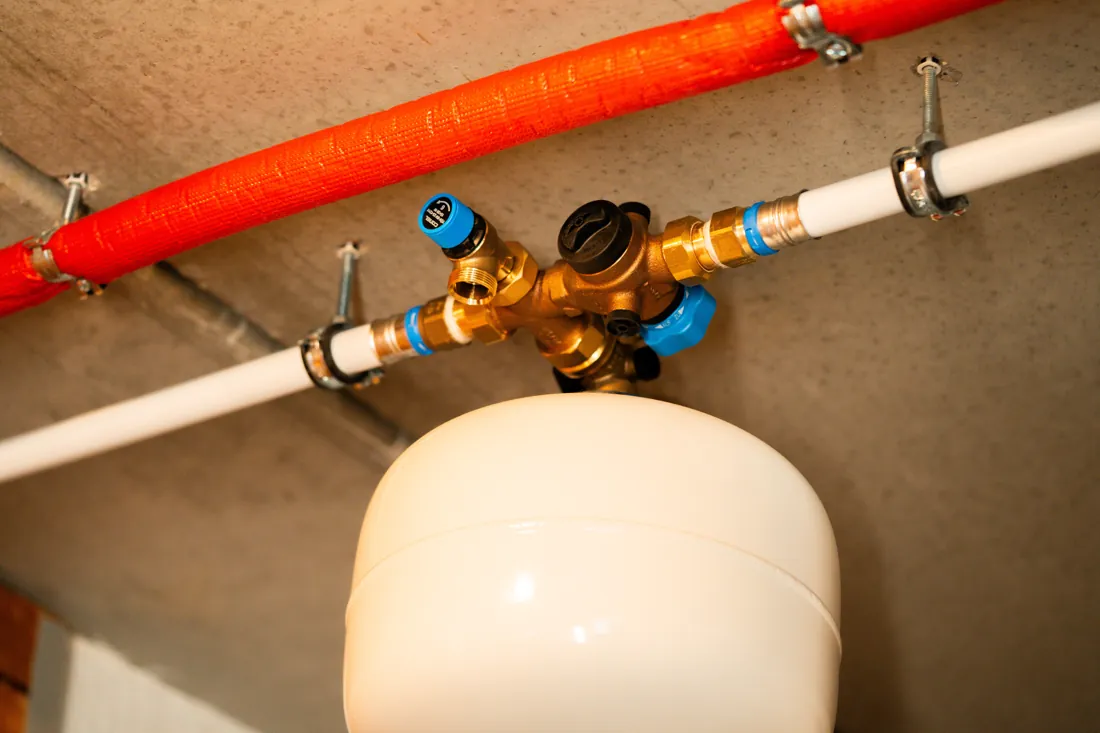

Über der Inneneinheit laufen die Leitungen nach oben, gedämmt in Rot und Silber. Jede Leitung hat eine Absperrung, rote und blaue Griffe zeigen, was Vorlauf und was Rücklauf ist. Unter der Decke hängt das Ausdehnungsgefäß. Es fängt auf, dass sich das Heizwasser beim Erwärmen ausdehnt.
Anschlüsse über der Inneneinheit
Absperrungen in Reichweite
Ausdehnungsgefäß

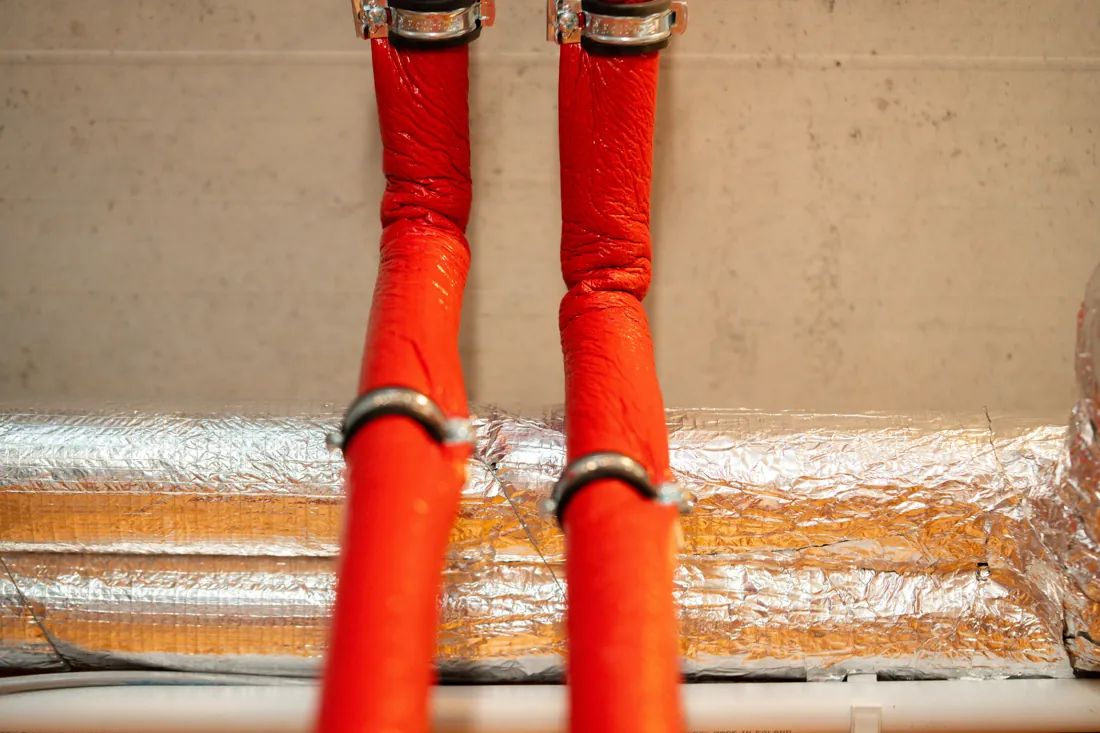

Durchgehend gedämmt - 06 · Inbetriebnahme
Einstellen und prüfen

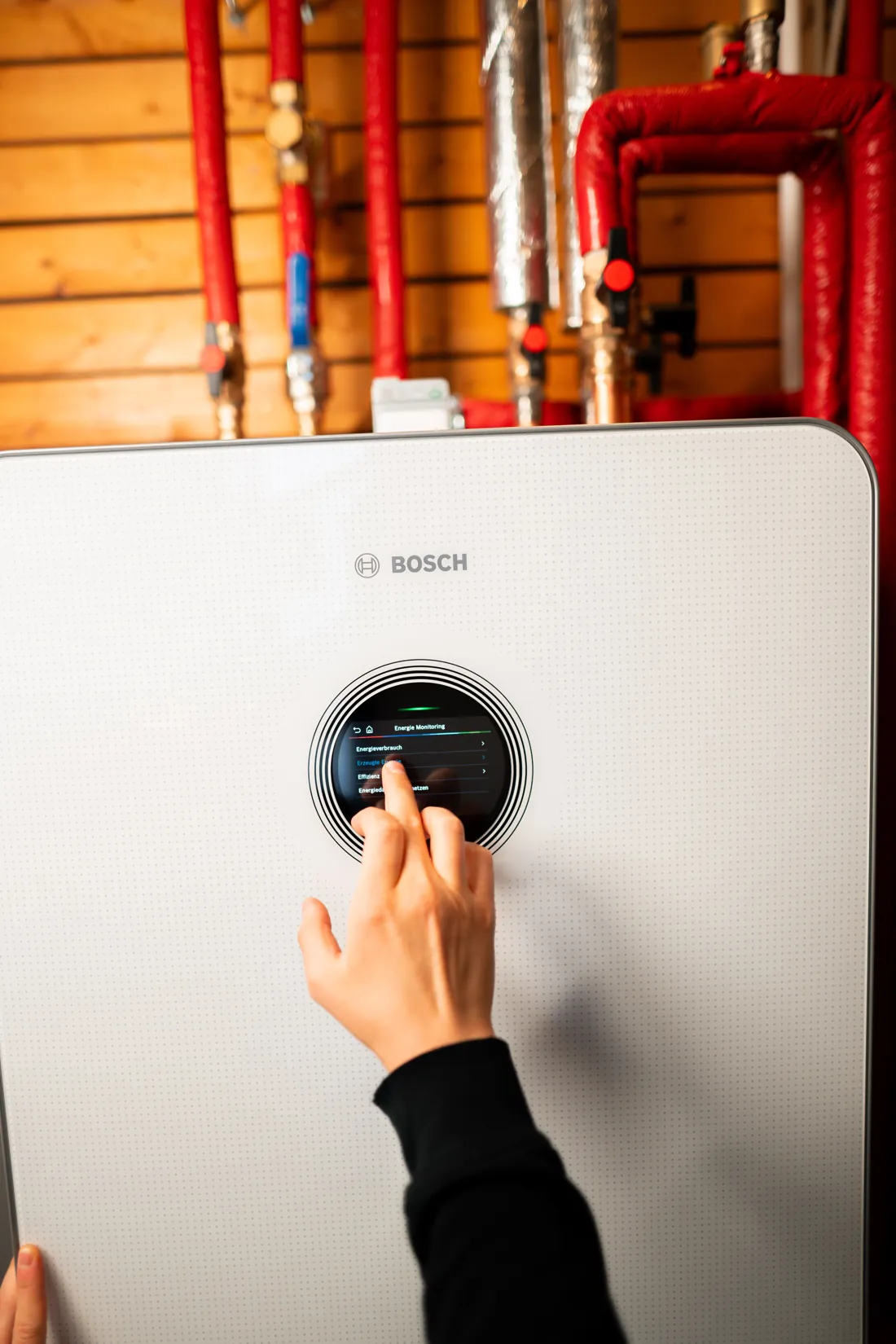

Bei der Inbetriebnahme stellt unser Monteur die Anlage am Gerät ein. Das Display zeigt die Systemübersicht mit Außentemperatur und Betriebsdruck. So sieht man auf einen Blick, ob alles im grünen Bereich ist.
Systemübersicht am Display
Einstellung am Gerät
Letzte Kontrolle - 07 · Übergabe
Die Anlage läuft
Zum Schluss die Übergabe vor dem Haus. Wir erklären die Bedienung und was im Alltag zu beachten ist. Die jährliche Wartung übernehmen wir auf Wunsch selbst.
Übergabe an den Eigentümer
Bild antippen, dann sehen Sie es groß.
Was die Bilder aus Limburgerhof zeigen
Vorher lief in dem Haus eine ältere Heizung. Bevor wir ein Gerät ausgesucht haben, haben wir die Heizlast Raum für Raum berechnet. Danach folgten Förderantrag, Einbau, Inbetriebnahme und die Einweisung am Gerät.
Das Außengerät steht im gepflasterten Hof direkt an der Hauswand, gleich neben Fahrrad und Mülltonnen. Es sitzt auf Betonsockeln, darunter liegt ein Bett aus hellen Kieseln. Im Winter taut das Gerät seine Lamellen regelmäßig ab. Das Wasser, das dabei entsteht, kann im Kies versickern. Der Sockel hält außerdem Abstand zu Laub und Schnee.
Die Leitungen gehen gleich neben dem Gerät durch eine graue Wanddurchführung ins Haus. Je kürzer das Stück im Freien ist, desto weniger Wärme geht dort verloren.
Drinnen steht die Inneneinheit im Hauswirtschaftsraum vor einer Holzverkleidung, die Waschmaschine hat daneben ihren Platz. Die Leitungen darüber sind rot und silbern gedämmt. Absperrungen und Entlüftungen sitzen gut sichtbar an den Leitungen. Mit den Absperrungen lässt sich die Inneneinheit bei der Wartung vom Heizsystem trennen, ohne das ganze Haus zu entleeren. Über die Entlüftungen entweicht Luft, die sonst in den Heizkörpern gluckert und die Wärmeabgabe stört.
Das runde Farbdisplay zeigt eine Systemübersicht. Am Tag der Fotos standen dort 18 Grad Außentemperatur und 1,5 bar Betriebsdruck. Der Betriebsdruck ist der Wasserdruck im Heizsystem. Sinkt er mit der Zeit deutlich ab, fehlt Wasser in der Anlage. Diesen Wert sehen wir uns bei jeder Wartung an.
Die Bilder hat eine Fotoagentur im Juni 2026 aufgenommen. Sie zeigen auch, wie unser Monteur die Anlage am Display einstellt und sie danach vor dem Haus übergibt.
Drei Punkte, die hier zählten
Ein Hof neben dem Haus ist praktisch, er wird aber auch jeden Tag genutzt. Danach haben wir die Aufstellung ausgerichtet.
Platz für den Alltag
Fahrrad und Mülltonnen bleiben im Hof. Das Gerät steht dicht an der Wand und lässt den Weg frei. Vor dem Lüfter bleibt genug Raum, damit die Luft frei ein- und ausströmen kann.
Kurzer Weg ins Haus
Die Wanddurchführung liegt direkt neben dem Gerät. So bleibt die Leitung im Freien kurz.
Technik zum Anfassen
Im Hauswirtschaftsraum sind Absperrungen und Entlüftungen frei zugänglich. Das erleichtert die jährliche Wartung und spart Zeit, wenn einmal etwas zu tun ist.
Für welche Häuser sich diese Lösung eignet
Diese Aufteilung passt zu Häusern, in denen die Heiztechnik im Erdgeschoss steht, etwa im Hauswirtschaftsraum, und draußen ein Hof oder eine Einfahrt an das Haus grenzt. Dann ist der Weg zwischen Außengerät und Inneneinheit kurz.
Bei den Bosch-Geräten, die wir meist einbauen, sitzt der Verdichter im Außengerät. Drinnen arbeiten vor allem Pumpen und Ventile. Deshalb passt die Inneneinheit auch in einen Raum für Wäsche und Haushalt.
Welche Bosch-Baureihen wir einbauen und worin sie sich unterscheiden, lesen Sie auf der Seite Bosch Wärmepumpe. Was wir sonst im Ort machen, steht unter Limburgerhof. Eine Bosch-Anlage auf einem Podest im Garten zeigt unsere Referenz in Neustadt.
Zur Bosch WärmepumpeWeitere Antworten
Darf ich vor dem Außengerät Fahrräder oder Tonnen abstellen?
In der Nähe ja, direkt vor dem Lüfter besser nicht. Sonst saugt das Gerät die eigene, abgekühlte Luft wieder an und braucht mehr Strom. Bei der Einweisung zeigen wir Ihnen, welcher Bereich frei bleiben sollte.
Warum steht das Gerät auf Sockeln und nicht direkt auf dem Pflaster?
Beim Abtauen im Winter läuft Wasser aus dem Gerät. Dafür braucht es einen Weg nach unten. Die Sockel heben das Gerät an, das Kiesbett darunter nimmt das Wasser auf.
Welche Werte am Display sollte ich im Blick behalten?
Vor allem den Betriebsdruck. Fällt er deutlich unter den Wert, den wir bei der Übergabe notiert haben, rufen Sie uns an. Alle anderen Einstellungen prüfen wir bei der jährlichen Wartung.
